Солнечные панели в составе трёхфазного ИБП в д.Заостровье

В современной солнечной энергетике, по крайней мере, в Российско-дачном ее варианте, принято монтировать системы дешевые, однофазные, питающие минимальный набор потребителей. Вопреки сложившейся традиции существуют объекты, где во главу угла была поставлена не экономия денежных средств, а идея выжать из имеющейся сети максимум «качественного электричества».

Немного предистории: Дом находится в коттеджном поселке, где есть явные проблемы с питающим напряжением. В дом заходят три фазы по 5.0 кВт, при  этом постоянно происходят просадки напряжения в сети вплоть до 110 Вольт, не говоря уже о многочасовых отключениях . Картина складывается неблагоприятная, жить с такой сетью, конечно, можно, но  о комфортной загородной жизни можно только мечтать.

Что было сделано? В принципе, было сделано все, что только можно сделать в такой ситуации. Во-первых, были установлены быстродействующие стабилизаторы на каждую фазу. Во-вторых, был установлен гибридный трехфазный источник бесперебойного питания МАП «Энергия» с внушительным массивом аккумуляторных батарей (600Ач, 48Вольт). Венчает систему энергоснабжения  массив солнечных батарей общей мощностью 1.8кВт, что не так много, как хотелось бы, но больше просто не влезло на крышу постройки.

Гибридный трёхфазный комплекс ИБП помимо обеспечения бесперебойного питания потребителей позволяет кратковременно подключать на каждую фазу приборы до 9.0 кВт, снизить нагрузку на сеть за счет подмеса  энергии от солнечных батарей. Таким образом, имеем в доме трехфазную стабилизированную сеть мощностью 27.0кВт. Если сравнить с первоначальными «полумертвыми» 15.0кВт, разница, конечно, очевидна.

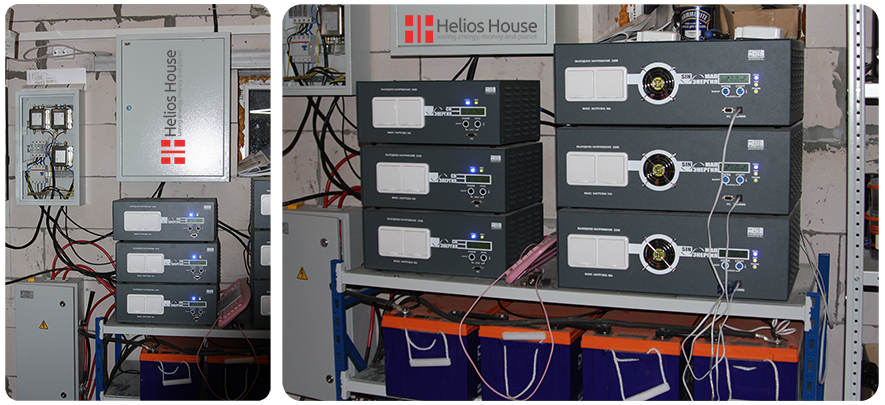

трёхфазный ИБП

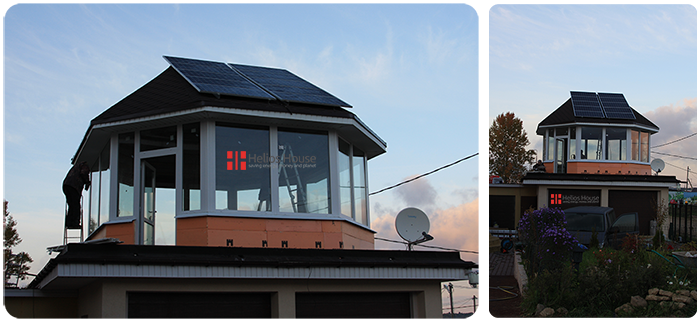

солнечные панели Заостровье

Для защиты дорогостоящего оборудования от электромагнитных помех и импульсных перенапряжений, в том числе и от грозовых разрядов, были установлены все необходимые устройства защиты: сетевые фильтры, УЗИП, УЗФЭС.

Для данного объекта были выбраны монокристаллические солнечные панели HH-MONO180W, мощностью 180Ватт. Это объясняется более высоким КПД монокристаллических изделий на метр квадратный, а значит меньшими габаритными размерами, что крайне актуально в данном случае, ведь площадь южного ската крыши крайне ограниченна.

Состав системы энергоснабжения:

  • Трёхфазный комплекс МАП «Энергия», 48/380В, 9.0кВт;
  • Три стабилизатора напряжения CH-LCD «Энергия» 9.0кВт;
  • Двенадцать гелевых аккумуляторных батарей DELTA GX12-200;
  • Десять монокристаллических солнечных панелей HH-MONO180W;
  • Солнечный контроллер заряда EPSolar eTracer ET4415N, 45Ампер;
  • Устройство защиты для фотоэлектрических систем УЗФЭС «Commeng»;
  • Три устройства грозозащиты ExProPV-II AC320/40v;
  • Усиленный трёхполочный стеллаж  1000х120х500, с нагрузкой на полку до 300кг;
  • Сетевой фильтр DL-50D3;
  • Оригинальные PV разъемы, разветвители и кабель Multi-Contact;
  • Монтажный корпус, кабель и различные крепежные элементы.
