Солнечные батареи для дома 2.7кВт с резервным генератором и системой автоматического пуска САП 9,0

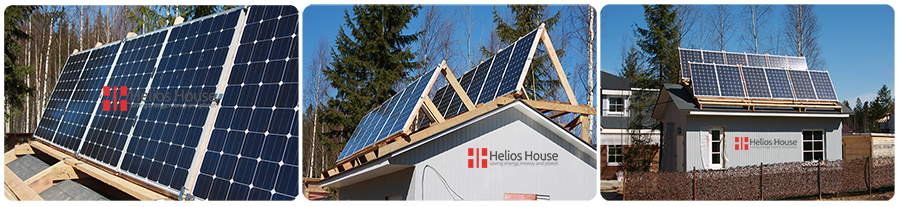

Описание проекта: Строительство электросети в поселке Серполово на Выборгском шоссе происходит одновременно с застройкой земельных участков. Дома возводятся ударными темпами, тогда как монтажники сетей явно не спешат. В результате собственники, ответственно подошедшие к строительству, уже готовы переезжать, но вот света как не было так и нет. Но на отсутствии света свет клином не сошелся. Проблема хоть и сложная, но все же решаемая. Для обеспечения нужд строителей на данном объекте изначально был установлен газгольдер и газовый генератор Generac 9кВт, который, надо отдать ему должное, в процессе строительства работал в непрерывном режиме. По окончанию строительства, в качестве основного источника энергии была установлена гибридная солнечная электростанция с суммарной мощностью фотоэлектрических панелей 2760 Ватт. Солнечные батареи для дома размещены на относительно небольшой крыше «сторожки» при помощи специальной конструкции, в два ряда. Конструкция позволяет менять угол наклона плоскости солнечных батарей. Таким образом, в зимний период солнечные батареи устанавливают вертикально, что позволяет увеличить выработку и избавляет заказчика от необходимости залезать на крышу и счищать снег.
Характеристики солнечной электростанции:
- Максимальная возможная мощность нагрузки - 6000 Вт;
- Пиковая (стартовая) мощность - до 9000 Вт;
- Максимальная мощность солнечного массива – 2760 Ватт (при освещенности 1000Ватт/м²);
- Ёмкость аккумуляторных батарей - 48 Вольт, 400 Ач;
- Энергия, запасаемая на массиве АКБ – 14.4 кВт*часов;
- Предельная глубина разряда гелевых аккумуляторов Delta - 25%;
- Мощность генератора Generac - 9000 Вт;
- Автоматический запуск генератора по «низкому напряжению внешних АКБ» при помощи САП 9.0 (системы автоматического пуска).
Состав автономной системы энергоснабжения:
- Фотоэлектрические модули HH-MONO230W, 230Ватт, из монокристаллического кремния;
- Солнечный контроллер заряда MPPT eTracer-6415E, 60Ампер, 12/24/36/48 Вольт;
- Гибридный ИБП МАП SIN Pro "Энергия" HYBRID, 6000 Ватт, 48 Вольт;
- 8 аккумуляторных батарей Delta GX12-200 (технология GEL);
- Система автоматического пуска САП «Энергия» 9.0 кВт;
- Устройство защиты от импульсных помех УЗИП Ex Pro PV - II AC 320/40v;
- Устройство защиты УЗФЭС - II 160/40r;
- Кабельная продукция FLEX-SOL-XL 4.0мм для внешней коммутации фотоэлектрических панелей;
- Герметичные разъемы для последовательного и параллельного соединения солнечных батарей mc4;
- Комплект крепежей, предохранителей и плавких вставок.

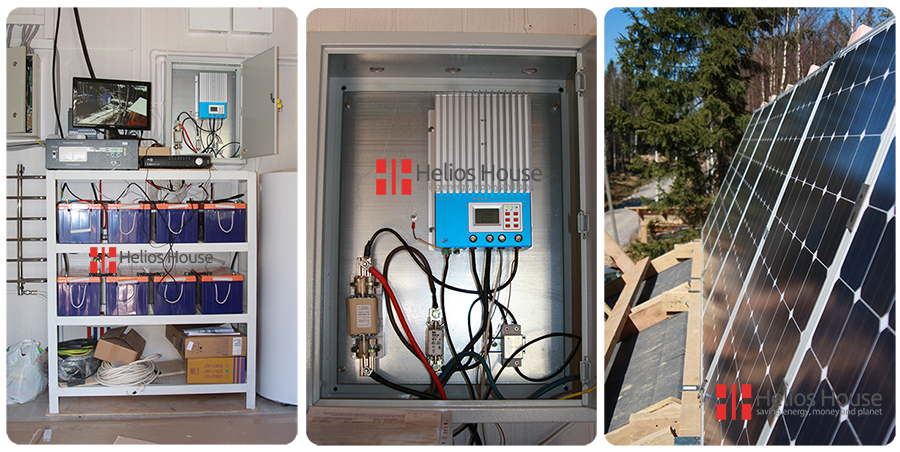

Особенности источника бесперебойного питания и работы генератора
Генератор был оснащен системой автоматического запуска САП 9.0. Теперь он выполняет роль резервного источника энергии. Запуск генератора происходит автоматически при падении напряжения на аккумуляторе ниже критического уровня, остановка, соответственно, при достижении напряжения, соответствующего заряженному состоянию аккумуляторных батарей. Когда «дадут свет», а появится он в виде трех фаз, солнечная электростанция будет интегрирована в общую электросеть здания посредством гибридного ИБП. Источник бесперебойного питания позволяет «смешивать» солнечную и сетевую электроэнергию, обеспечивая при этом режим экономии. Таким образом резервируется одна из фаз, на которой будут собраны «важные» потребители, такие как охранная сигнализация, системы связи, освещение, холодильник и пр..
Первые дни эксплуатации системы показали, что за световой апрельский день удается «собрать» около 17.0 кВтч. Этой энергии вполне достаточно для энергоснабжения здания, в котором все нагревательные приборы работают «на газе».
Схема системы энергоснабжения:
