Солнечная электростанция, Волховский р-он, ЛО
Описание объекта: Жилой дом находится в Волховском районе, в 180 км от Санкт-Петербурга. Как это часто бывает в сельской местности, качество электроснабжения в поселке оставляет желать лучшего. Как писал классик: «Электричество, которое, дай Бог памяти, тухло в течение 20-ти лет два раза, в теперешнее время аккуратно гаснет раз в месяц». Все бы ничего, но на объекте постоянно работает инкубатор для цыплят, поэтому перебои в электроснабжении крайне нежелательны. Клиент решил купить солнечные батареи и установить гибридную солнечную электростанцию, которая обеспечивает потребителей энергией в случае отсутствия внешней сети, а также позволяет «подмешивать» полученную от солнца энергию к сетевой для снижения нагрузки на сеть и обеспечения режима экономии.

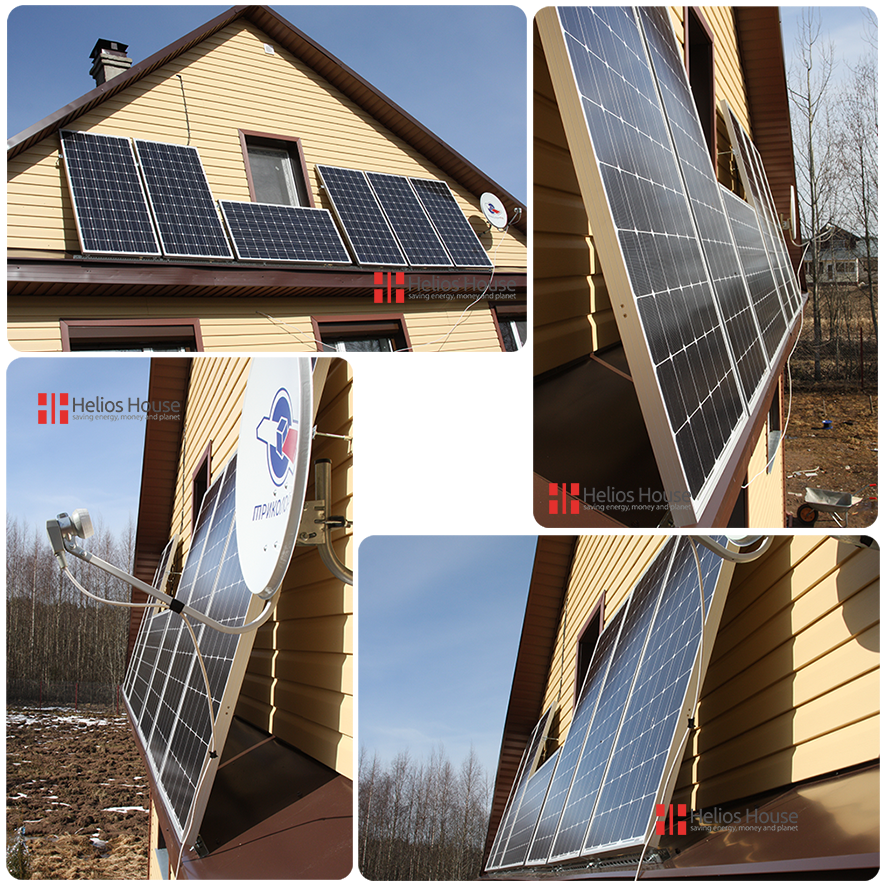

Кровля дома устроена таким образом, что ее скаты обращены на запад и восток, поэтому монокристаллические солнечные панели были размещены на южном фасаде под углом, близким к 90 градусов (вертикально). Вертикальное расположение солнечных батарей положительно сказывается при работе электростанции в зимний период, когда солнце не поднимается высоко над горизонтом, к тому же панели не заносит снегом.
Особенность монтажа солнечной электростанции
Солнечные электростанции это симбиоз нескольких типов оборудования, таких как:
- генераторы энергии – солнечные панели;
- контроллеры тока или заряда;
- накопители энергии - аккумуляторы;
- преобразователи напряжения – инверторы или источники бесперебойного питания.
Для корректной работы такой системы необходимо точное совпадение параметров каждого её элемента, а так же важную роль играют коммутационные узлы электростанции. Поэтому для коммутации солнечных элементов между собой, а также с контроллерами заряда наши инженеры используют только сертифицированный кабель марки Multi-Contact Flex-SOL, предназначенный для внешней (уличной) прокладки и не требующий дополнительной защиты от воздействий воды и солнца. Для герметичного соединения солнечных панелей применяются оригинальные разъемы и разветвители mc4, обжатые специальным оборудованием марки Multi-Contact.
Также немаловажным параметром является корректно подобранное сечение кабеля, предназначенного для сборки и соединения каскадов аккумуляторных батарей. Как правило, последовательные перемычки в таких системах должны быть обжаты специализированным оборудованием, что бы сохранять наилучший контакт соединений.
Параметры солнечной электростанции:
- Мощность массива солнечных панелей - 1.08 кВт;
- Выработка электроэнергии, средняя, май – август - 6.5 кВтч в сутки;
- Полезная ёмкость аккумуляторных батарей (предельная глубина разряда 25%) - 7.2 кВтч
- Максимальная мощность нагрузки - 4.5 кВт.

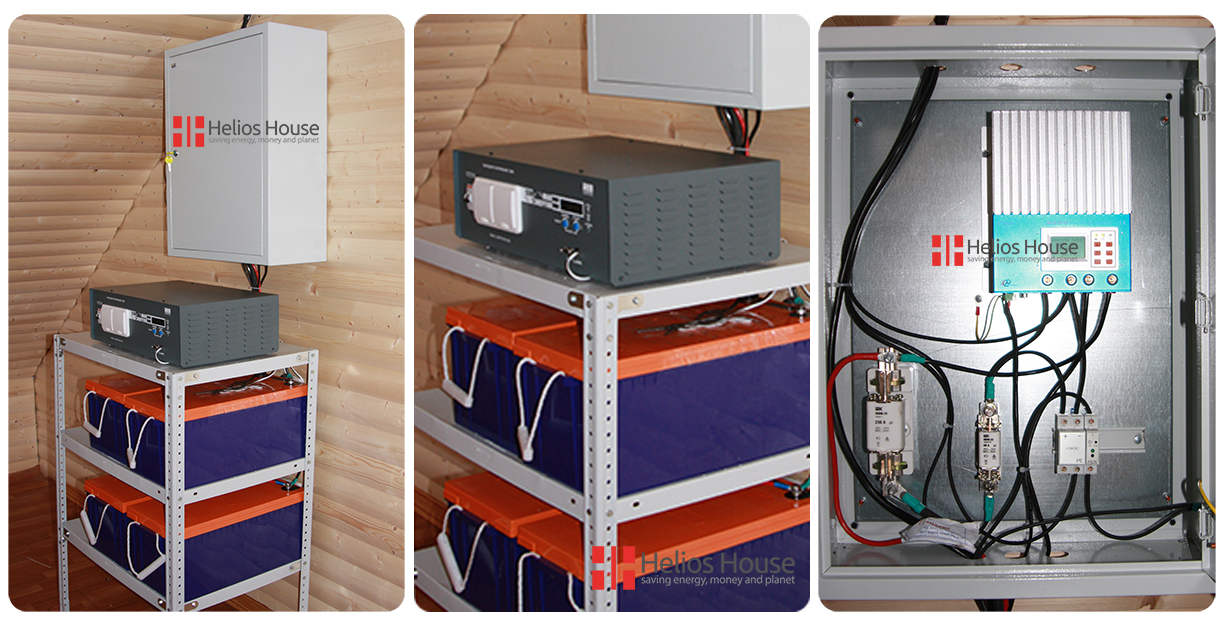

Состав системы энергоснабжения:
- Монокристаллические солнечные панели HH-MONO180W – 6 штук;
- Гелевые аккумуляторы Delta GX12-200, 200Ач — 4 шт.;
- Контроллер заряда MPPT eTracer ET4415N, 30A, 48 Вольт;
- Многофункциональный (гибридный) источник бесперебойного питания SIN Hybrid 48/220В, 4,5 кВт;
- Устройство защиты УЗФЭС - II 160/40r;
- Устройство защиты УЗИП Ex Pro PV - II AC 320/40v;
- Соединения солнечных панелей произведены сертифицированным кабелем FLEX-SOL и разъемами MC4, Multi-Contact;
- Трёх полочный стеллаж для АКБ с нагрузкой на полку до 125 кг;
- Распределительный монтажный щит IEK 650х500х220мм, IP31
- Комплект предохранителей.
Схема коммутации компонентов системы:
