Электростанция с солнечными батареями для дома, вблизи д. Санино
Описание проекта: Дом построен в Ленинградской области, недалеко от Стрельны, в д.Санино. Несмотря на близкое расположение к городу, централизованного энергоснабжения в поселке нет. Основным источником энергии на период строительства дома был дизельный генератор мощностью 6кВт. Но из-за высокой стоимости топлива и неэффективного его расхода владелец дома принял решение использовать солнечные батареи для дома.
Задачи, стоящие перед нашими инженерами:
- Энергоснабжение в летний период должно осуществляться в полной мере за счет солнечного массива;
- Резервным источником энергии на зимний период остается дизельная генераторная станция.

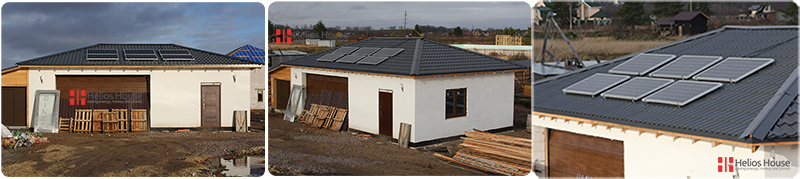

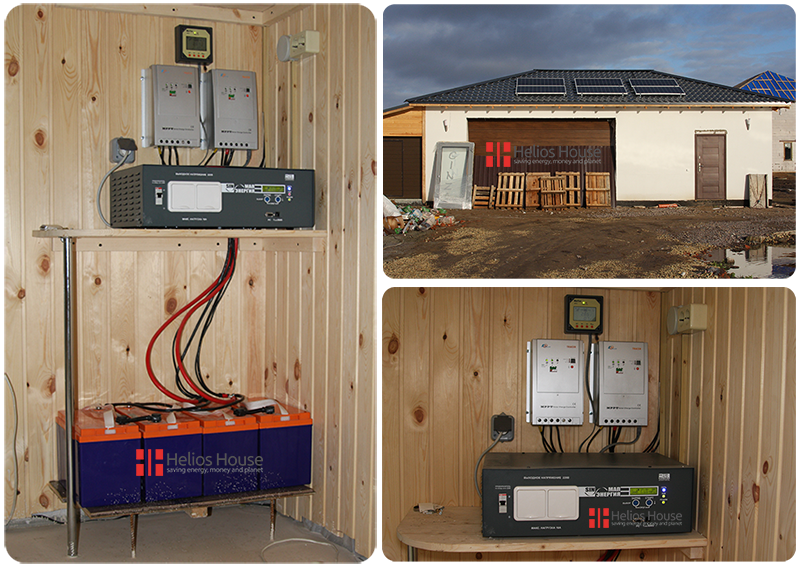

В результате на объект был установлен массив из шести монокристаллических солнечных панелей, удовлетворяющий летнему потреблению дома. Источник бесперебойного питания МАП "Энергия" Sin Pro мощностью 6кВт с четырьмя гелевыми аккумуляторными батареями емкостью 100Ач. Источник бесперебойного питания позволяет осуществлять подзаряд аккумуляторных батарей от генераторной станции, тем самым экономя расход дизельного топлива.
Характеристики системы:
- Номинальная мощность массива солнечных батарей - 1080 Ватт
- Средняя выработка электроэнергии в летний период - 5 - 6,5 кВтч/сутки
- Энергия, запасаемая в аккумуляторах (предельная глубина разряда 25%) - 3,6 кВтч
- Максимальная мощность нагрузки - 6.0 кВт
Состав системы:
- Шесть монокристаллических солнечных батарей, HH-MONO180W, 180Ватт;
- Гелевые аккумуляторные батареи (GEL), Delta GX 12-100, 100Ач — 4 шт., суммарная емкость 200Ач, 24В;
- Два контроллера заряда MPPT Tracer-3215RN, 30A, 12/24Вольт;
- Панель индикации для контроллера Tracer МТ-5;
- Источник бесперебойного питания МАП "Энергия" SIN Pro 24/220В, 6.0 кВт;
- Устройство защиты УЗФЭС - II 160/40r;
- Устройство защиты УЗИП Ex Pro PV - II AC 320/40v;
- Коммутация солнечных элементов произведена оригинальными соединительными разъемами МС 4 и кабелем для фотоэлектрических установок FLEX-SOL/Multi-Contact;
- Комплект предохранителей, кабель и прочие материалы для коммутации и монтажа оборудования.
Схема:
