Солнечная электростанция д.Калитино, Волосовский р-н, ЛО

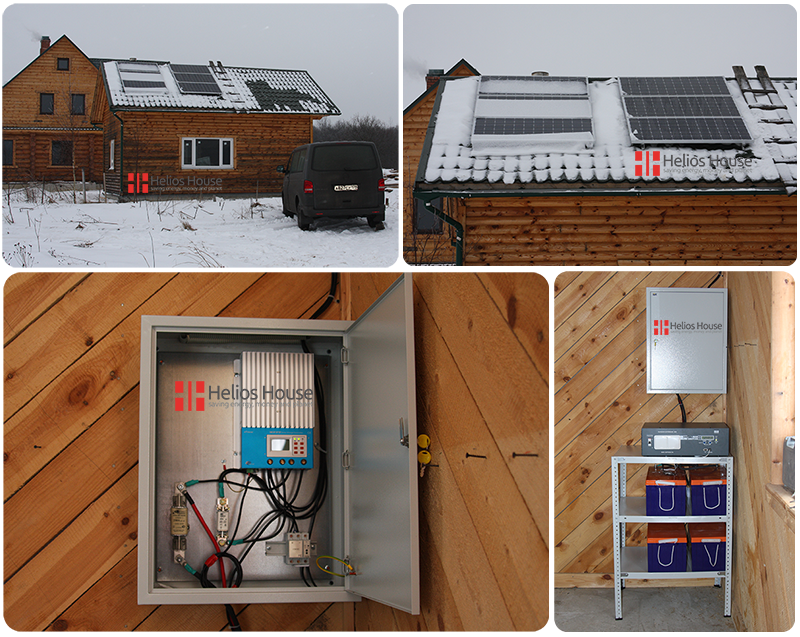

Описание проекта: Коттедж расположен в деревне Калитино, Волосовского района Ленинградской области. Централизованное энергоснабжение в этом поселке отсутствует. Для обеспечения дома необходимым комплектом электротехники клиент решил установить солнечные панели на южный скат крыши.
Наш специалист посетил объект предвартельно, изучив потребности дома и обсудив с заказчиком пожелания к системе. Далее инженеры нашей компании продумали систему, наиболее подходящую нуждам заказчика и приступили к её воплощению.
Несмотря на отсутствие сети в поселке и в надежде на её скорое появление, заказчик изъявил желание установить гибридный источник бесперебойного питания. В последствии, когда к объекту подведут сеть, солнечная электростанция будет работать синхронно с сетью, экономя средства заказчика. На начальном этапе, в зимний период, система будет эксплуатироваться совместно с генераторной станцией.
Характеристики системы энергоснабжения:
- Суммарная мощность массива солнечных батарей - 1.2 кВт
- Средняя выработка электроэнергии в летний период - 6.0 кВтч в сутки
- Энергия, запасаемая в аккумуляторных батареях (предельная глубина разряда 25%) - 7.2 кВтч
- Максимальная мощность нагрузки - 6.0 кВт
Состав оборудования:
- 6 солнечных батарей из монокристаллического кремния, HH-MONO180W, 180 Ватт;
- Аккумуляторные батареи (GEL), с увеличенным ресурсом, до 12 лет, Delta GX 12-200, 200Ач — 4 шт., суммарная емкость 48 Вольт, 200 Ач;
- Солнечный контроллер заряда MPPT eTracer ET4415N, 45A, 12/24/36/48 Вольт;
- Гибридный источник бесперебойного питания МАП Энергия SIN Hybrid 48/220В, 6.0 кВт;
- Устройство защиты для фотоэлектрический систем УЗФЭС - II 160/40r;
- Устройство защиты от импульсных помех УЗИП Ex Pro PV - II AC 320/40v;
- Коммутация солнечного массива произведена соединительными разъемами, разветвителями МС 4 и кабелем для фотоэлектрических установок FLEX-SOL/Multi-Contact;
- Швеллер алюминиевый (профиль П-образный) 80х40х80, 4мм - 12 метров;
- Стеллаж для аккумуляторных батарей с нагрузкой на полку 125 кг, "Универсал-100" 1000х700х500, 3 полки;
- Набор предохранителей: плавкие вставки на 40 Ампер и 250 Ампер.
Схема монтажа солнечных панелей:
