Солнечная электростанция для строительного объекта

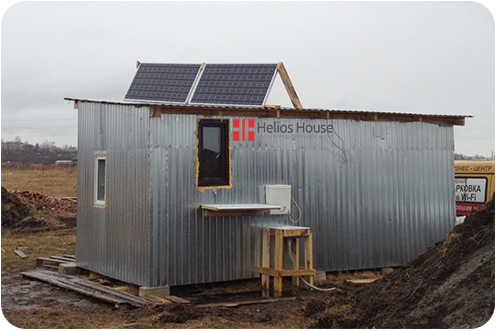

Описание проекта: Строительство коттеджного поселка происходит в удалении от линий электропередач. По временной схеме энергоснабжение производилось за счет дизель-генератора без аккумуляции энергии. На объект была установлена система из двух солнечных батарей, с возможностью увеличения солнечного массива. Солнечная электростанция обеспечивает энергией небольшую бытовку (система видеонаблюдения, освещение, телевизор), систему видеонаблюдения за объектом и позволяет использовать бетономешалку и другой инструмент. По предварительным расчетам срок окупаемости системы в сравнении с дизель-генератором не превысит 4 месяцев.

Характеристики системы:

• Номинальная мощность массива солнечных батарей  - 360 Ватт;
• Средняя выработка электроэнергии в летний период - 2 кВтч/сут.;
• Энергия, запасаемая в аккумуляторах (предельная глубина разряда 25%) - 3.6кВтч;
• Максимальная мощность нагрузки - 1,5 кВт;
• Пиковая мощность нагрузки - до 3 кВт.

Состав системы:

• Две монокристаллических солнечных батареи, HH-MONO180W, 180Ватт;
• Аккумуляторные батареи (GEL), Delta GX 12-200, 200Ач — 2 шт., суммарная емкость 400Ач;
• Контроллер заряда MPPT Tracer-3215RN, 30A, 12/24Вольт;
• Преобразователь напряжения ИС-24-1500, 24Вольт, 1500Ватт;
• Коммутация солнечных элементов произведена оригинальными соединительными разъемами МС 4 и кабелем для фотоэлектрических установок FLEX-SOL/Multi-Contact.

Схема:

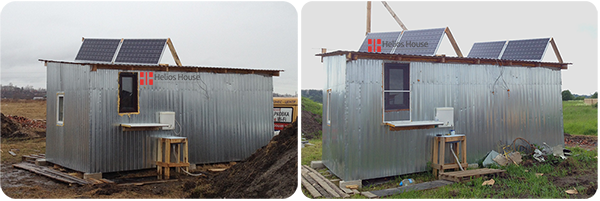

В июне, по причине увеличения потребителей объекта (холодильник, бетономешалка), система была дополнена еще двумя солнечными монокристаллическими модулями HH-MONO180W, а также устройствами защиты УЗИП Ex Pro PV - II AC 320/40v и УЗФЭС - II 160/40r.
