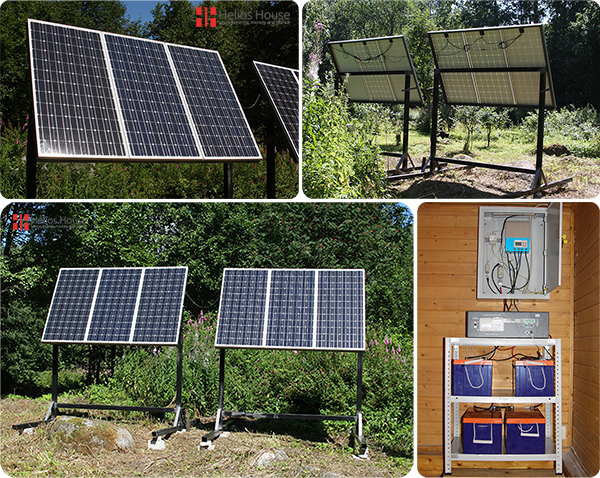

Солнечная электростанция Приозерский р-он, ЛО
Описание проекта: Частный дом расположен в Приозерском районе, в удалении от селений с централизованным элергоснабжением. Использование внешней сети невозможно, поэтому было принято решение установить автономную солнечную электростанцию с поддержкой в зимний период от генераторной станции.
Характеристики системы:
- Номинальная мощность массива солнечных батарей - 1080 Ватт
- Средняя выработка электроэнергии в летний период - 6.5 кВтч/сут.
- Энергия, запасаемая в аккумуляторах (предельная глубина разряда 25%) - 7.2 кВтч
- Максимальная мощность нагрузки - 4.5 кВт
Состав системы:
- Шесть монокристаллических солнечных батарей, HH-MONO180W, 180 Ватт;
- Аккумуляторные батареи (GEL), Delta GX 12-200, 200Ач — 4 шт., суммарная емкость 800 Ач;
- Контроллер заряда MPPT eTracer ET4415N, 45A, 12/24/36/48 Вольт;
- Источник бесперебойного питания МАП SIN Pro 48/220В, 4,5 кВт;
- Устройство защиты УЗФЭС - II 160/40r;
- Устройство защиты УЗИП Ex Pro PV - II AC 320/40v;
- Коммутация солнечных элементов произведена оригинальными соединительными разъемами МС 4 и кабелем для фотоэлектрических установок FLEX-SOL/Multi-Contact;
- Комплект предохранителей.
Схема:
