Солнечная электростанция посёлок Опочка, Псковская область

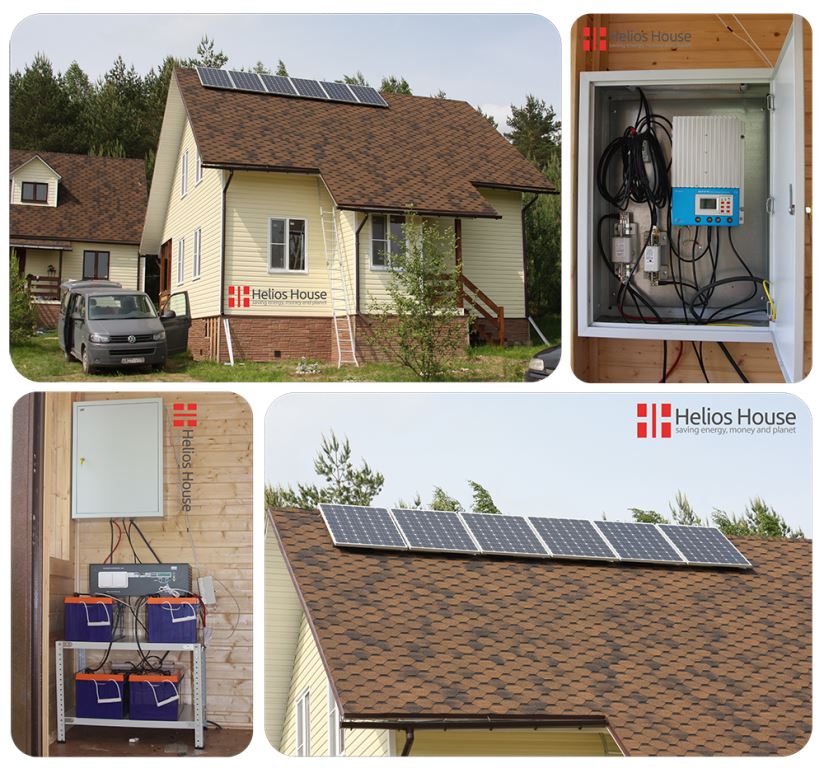

Описание проекта: Объект расположен вблизи посёлка Опочка, Псковской области, но к дому не подведена внешняя электрическая сеть. Все электроснабжение производится от солнечной электростанции.
Характеристики системы:
- Номинальная мощность массива солнечных батарей - 1380 Ватт
- Средняя выработка электроэнергии в летний период - 13 кВтч/сут.
- Энергия, запасаемая в аккумуляторах (предельная глубина разряда 25%) - 7,2 кВтч
- Максимальная мощность нагрузки - 4,5 кВт
Состав системы:
- Шесть монокристаллических солнечных батарей, HH-MONO230W, 230Ватт;
- Аккумуляторные батареи (GEL), Delta GX 12-200, 200Ач — 4 шт., суммарная емкость 800Ач;
- Контроллер заряда MPPT eTracer ET4415N, 45A, 12/24/36/48Вольт;
- Источник бесперебойного питания МАП SIN Pro 48/220В, 4,5 кВт;
- Устройство защиты УЗФЭС - II 160/40r;
- Устройство защиты УЗИП Ex Pro PV - II AC 320/40v;
- Коммутация солнечных элементов произведена оригинальными соединительными разъемами МС 4 и кабелем для фотоэлектрических установок FLEX-SOL/Multi-Contact;
- Комплект предохранителей.
Схема:
