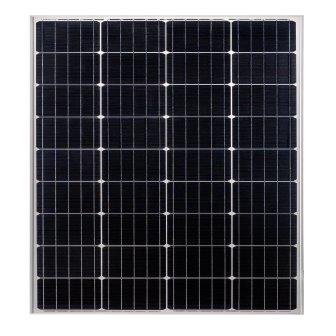

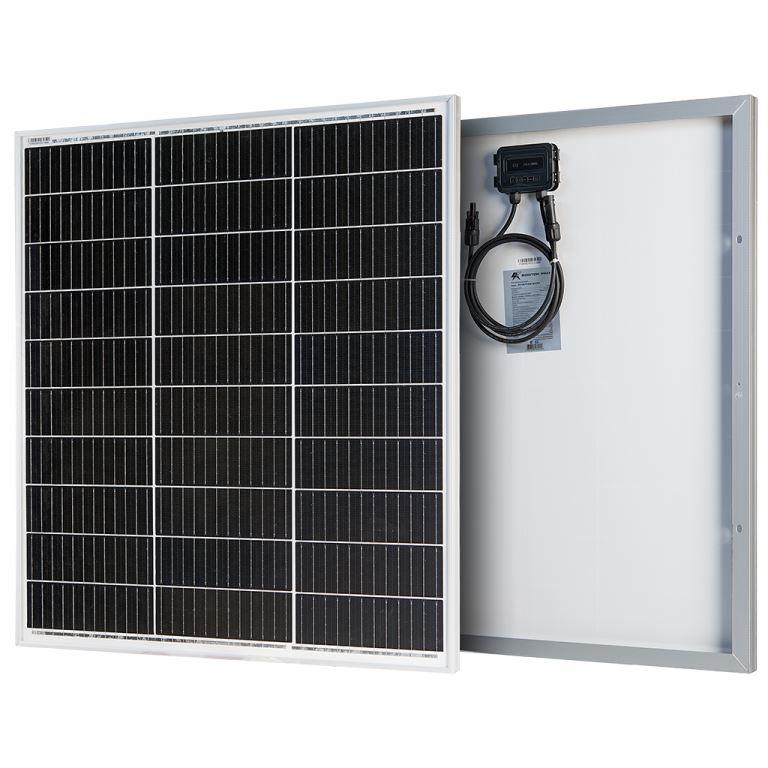

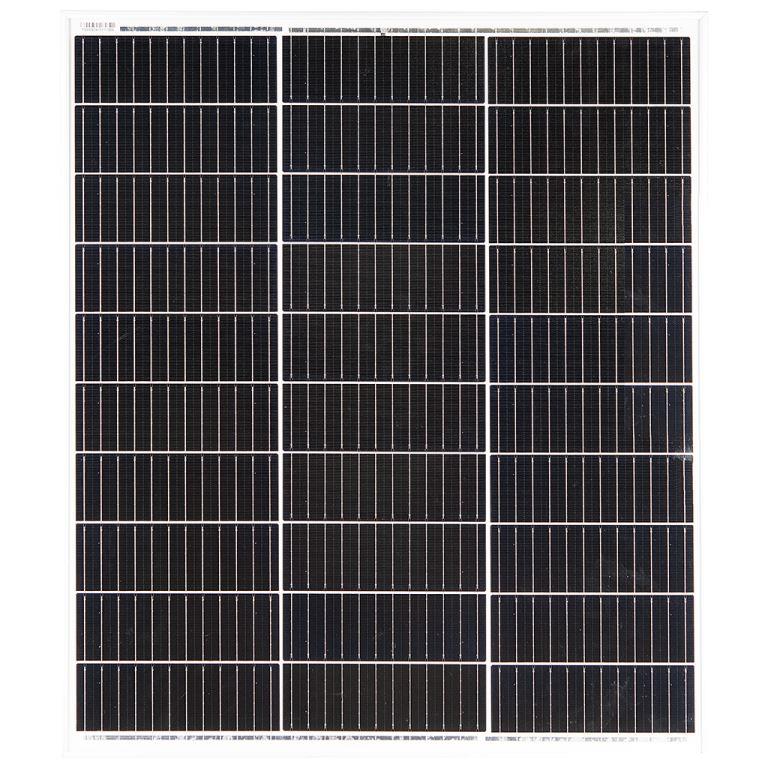

Солнечная батарея ВОСТОК ФСМ 100 М3
Фотоэлементы
Технология - монокристалл
Количество ячеек - 36
Размер ячеек - 158.75 х 79.375
Электрические параметры (STC)*
Пиковая электрическая мощность (Pmax) - 100 Вт
Толеранс - + 3 %
Напряжение в точке максимальной мощности (Ump) - 20.2 В
Ток в точке максимальной мощности (Ump) - 4.96 А
Ток короткого замыкания (Isc) - 5.24 А
Напряжение холостого хода (Uoc) - 24.7 В
Максимальное напряжение системы - 1000 В
Максимальный номинал предохранителя - 10 А
Практический КПД модуля - 19.36 %
*стандартные условия измерения (STC): плотность света 1000 Вт/м², воздушная масса АМ=1.5, номинальная температура 25°С.
Температурные коэффициенты
NOCT* - 45±2°C
По мощности (Pmax) - - 0.44%/°C
По напряжению (Uoc) - - 0.34%/°C
По току (Isc) - - 0.06%/°C
Температура эксплуатации и хранения - -40 +85°C
*NOCT - нормальная рабочая температура солнечного модуля
Механические параметры
Размер модуля - 770 х 670 х 30 мм
Вес - 5.5 кг
Фронтальное стекло - калёное просветлённое стекло 3.2 мм
Рама - анодированный алюминий

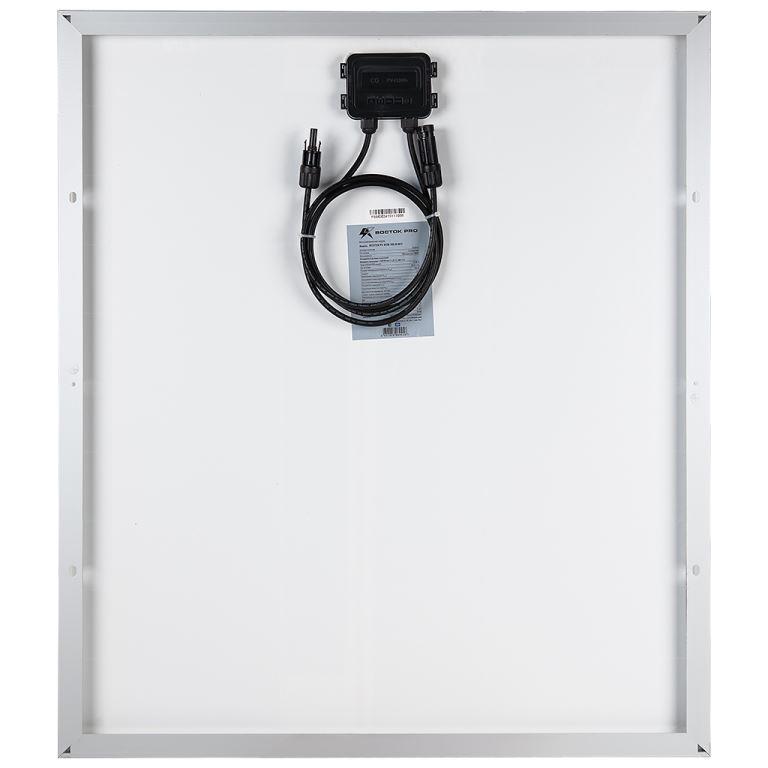

Коннекторы - МС4
Сечение кабеля - 4 мм²
Количество диодов - 2
Ветровая нагрузка - 2400Па
Технология - монокристалл
Количество ячеек - 36
Размер ячеек - 158.75 х 79.375
Электрические параметры (STC)*
Пиковая электрическая мощность (Pmax) - 100 Вт
Толеранс - + 3 %
Напряжение в точке максимальной мощности (Ump) - 20.2 В
Ток в точке максимальной мощности (Ump) - 4.96 А
Ток короткого замыкания (Isc) - 5.24 А
Напряжение холостого хода (Uoc) - 24.7 В
Максимальное напряжение системы - 1000 В
Максимальный номинал предохранителя - 10 А
Практический КПД модуля - 19.36 %
*стандартные условия измерения (STC): плотность света 1000 Вт/м², воздушная масса АМ=1.5, номинальная температура 25°С.
Температурные коэффициенты
NOCT* - 45±2°C
По мощности (Pmax) - - 0.44%/°C
По напряжению (Uoc) - - 0.34%/°C
По току (Isc) - - 0.06%/°C
Температура эксплуатации и хранения - -40 +85°C
*NOCT - нормальная рабочая температура солнечного модуля
Механические параметры
Размер модуля - 770 х 670 х 30 мм
Вес - 5.5 кг
Фронтальное стекло - калёное просветлённое стекло 3.2 мм
Рама - анодированный алюминий
Коннекторы - МС4
Сечение кабеля - 4 мм²
Количество диодов - 2
Ветровая нагрузка - 2400Па
