Описание:

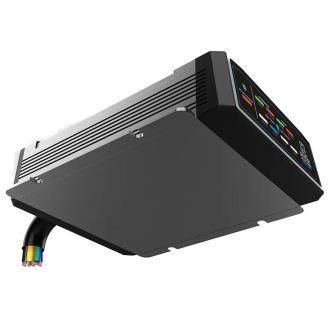

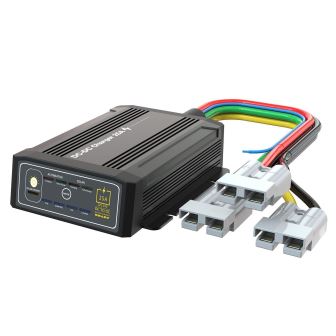

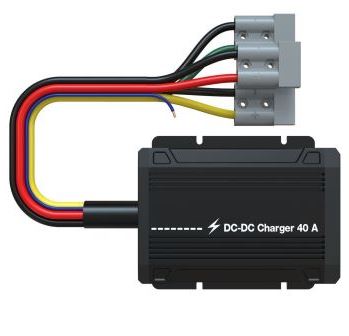

ЗУ12/12-40BM предназначено для зарядки дополнительной аккумуляторной батареи от стартерного (основного) АКБ и/или солнечных панелей. Номинальное входное и выходное напряжение 12 В. Максимальный ток заряда 40 А. Бортовое зарядное устройство идеально походит для установки в автодома, кемперы и спецтранспорт, не имеющих подключение к сети 220 В
Процесс заряда начинается в автоматическом режиме после подключения зарядного устройства к стартерной (основной) АКБ. ЗУ12/12-40BM гарантирует правильный заряд дополнительной АКБ, тем самым увеличивая срок ее службы.
Зарядное устройство постоянного тока подходит для АКБ типа: AGM/GEL, Calcium, LiFePO4, свинцово-кислотных негерметичных аккумуляторов. Тип выбранного АКБ сохраняется в памяти.

Технические характеристики:
Тип - 3-х стадийное DC/DC зарядное устройство
Тип солнечного контроллера - MPPT
Номинальное входное напряжение, В - Батарея постоянного тока: 11,5 - 32,0 /Солнечная панель: 9,0 - 32,0
Максимальная мощность солнечной панели, Вт - 500
Максимальный ток заряда, А - 40
Напряжение заряда, В - 14,1 (AGM/GEL)/ 15,3 (Calcium)/ 14,4 (LiFePO4)/ 14,4 (STD)
Минимальное напряжение дополнительного аккумулятора, В - 8
Тип АКБ - AGM/GEL, Calcium, свинцово-кислотные негерметичные аккумуляторы
Диапазон емкости батареи, Ач - 120-400
Собственное потребление, менее мА - 10
Выравнивающий заряд - автоматический
Напряжение буферного режима заряда, В - 13,6 (AGM/GEL)/13,6 (Calcium)/ 13,6 (STD)
Функция мягкого старта +
Защита от низкого и высокого напряжения на входе +
Защита от переполюсовки по входу и выходу +
Защита от перегрева +
Рабочий температурный диапазон, °C - -20...+80
Степень защиты оболочки - IP67
Масса, кг, не более - 1
Габаритные размеры, мм - 191х131х45

Вход постоянного тока «DC Input»
Для того, чтобы зарядное устройство ЗУ12/12-40BM начало процесс заряда необходимо завести двигатель на транспортном средстве. Зарядное устройство автоматически определит, что стартерная (основная) АКБ начала заряжаться. Процесс заряда дополнительной АКБ автоматически начнется, когда напряжение на стартерной (основной) АКБ поднимется выше 13,2 В. При снижении напряжение стартерной (основной) АКБ ниже 12,8 В заряда дополнительной АКБ автоматически прекращается.
Для моделей с дополнительным проводом управления «ACC»(голубой провод): заряд начинается при напряжении стартерной (основной) АКБ выше 12,2 В, заряд прекращается при напряжении стартерной (основной) АКБ ниже 11,8 В.

Вход постоянного тока «Solar Input»
В зарядное устройство ЗУ12/12-40 встроен солнечный MPPT контроллер заряда со своим отдельным входом «Solar Input». Для заряда дополнительного АКБ от солнечных панелей на соответствующий вход должна быть подключена солнечная панель. Минимальное напряжение для включения заряда от солнечной панели – 9 В, напряжение отключения – 12 В. Максимальное напряжение на солнечной – 32 В. Максимальная мощность подключаемых солнечных панелей – 500 Вт.

Зарядное устройство ЗУ12/12-40 постоянно следит за своими входами и автоматически выбирает с какого входа (от стартерного (основного) АКБ или от солнечных панелей) заряжать дополнительный АКБ.
Для выбора приоритета заряда от солнечной панели необходимо нажать кнопку «Solar Priority». Если уровень напряжения и мощности солнечной системы на данный момент времени хватает для заряда дополнительного АКБ, то заряда будет осуществляться от солнечных панелей, в противном случае заряд будет осуществляться от стартёрного (дополнительного) АКБ.

Провод «ACC».
«Провод ACC» может быть задействован для транспортных средств с программно-управляемым («умным») генератором. Для транспортных средств с обычным генератором «Вход ACC»никуда не подключается, его необходимо защитить изоляционным материалом.
Для транспортных средств с программно-управляемым («умным») генератором необходимо соединить «Провод ACC» с блоком включения зажигания (например, точка подключения, где появляется напряжение 12 В только тогда, когда ключ (кнопка) зажигания находиться в положении «ON» и, соответственно, напряжение 12 В отключается, когда ключ (кнопка) зажигания находиться в положении «OFF»). Обычно место подключения к блоку включения зажигания может быть найдено в блоке предохранителей транспортного средства.

Внимание! Для подключения «Провода ACC» необходимо использовать автомобильный предохранитель.
