ИБП для гостиницы, мощность 12.0 кВт, г.Омск

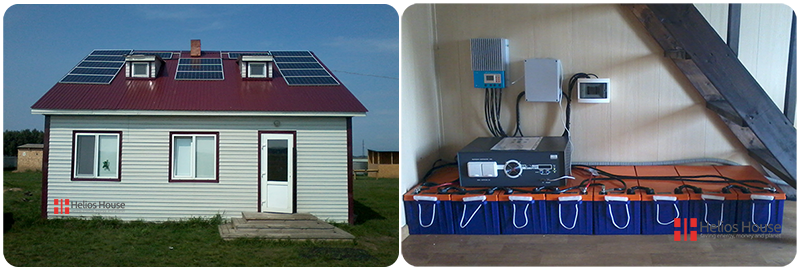

Описание проекта: На территории аэродрома вблизи г.Омск построено небольшое здание, двухэтажный гостиничный комплекс. Ввиду расположения объекта непосредственно на территории аэродрома протянуть линии электропередач к дому невозможно. Поэтому энергоснабжение ранее было организовано по временной схеме при помощи генераторной станции. Руководство аэродрома обратилось в нашу компанию с просьбой произвести расчеты, спроектировать и установить солнечную электростанцию для гостиничного домика с мощным ИБП, что бы иметь возможность активно эксплуатировать комплекс в том числе зимнее время, при помощи генератора и с минимальным расходом топлива.
Характеристики системы:
- Мощность массива солнечных батарей - 2.7 кВт;
- Средняя выработка электроэнергии в период максимально инсоляции (лето) - 14.0 - 17.0 кВтч/сут.;
- Энергия, запасаемая в гелевых аккумуляторах (предельная глубина разряда 25%) - 14.4 кВтч;
- Максимальная мощность источника бесперебойного питания - 12.0 кВт;
- Пиковая мощность нагрузки - до 17,0 кВт;
- Удаленнй мониторинг работы ИБП - возможен;
- Удаленный мониторинг работы солнечного массива - возможен.
Состав системы:
- Солнечные батареи, HH-MONO180W, 180Ватт, монокристалл. - 15штук;
- Гелевые аккумуляторные батареи (GEL), Delta GX 12-200, 200Ач — 8 шт., суммарная емкость 400Ач, 48Вольт;
- Контроллер заряда MPPT eTracer-6415N, 60A, 12/24/36/48Вольт;
- Устройство защиты УЗФЭС - II 160/40r;
- Устройство защиты УЗИП Ex Pro PV - II AC 320/40v;
- Источник бесперебойного питания МАП "Энрегия" Sin Pro 48/220В, 12.0 кВт;
- Комплект предохранителей;
- Коммутация солнечных элементов произведена оригинальными соединительными разъемами МС 4 и кабелем для фотоэлектрических установок FLEX-SOL/Multi-Contact.
Гелевые аккумуляторы - залог долгой и стабильной работы ИБП в целом!
Уникальным этот проект можно назвать еще потому, что аккумуляторы для ИБП марки Delta установлены в завышенном количестве и ориентированы на зимнюю эксплуатацию системы энергоснабжения. Зимой, когда инсоляция на поверхности земли снижается за счет сокращения количества солнечных дней, важно аккумулировать как можно больше энергии. Это касается и совместной работы системы с генераторной станцией. Большое количество аккумуляторов при низком потреблении энергии, позволяет редко заводить генераторную станцию для их подзаряда.

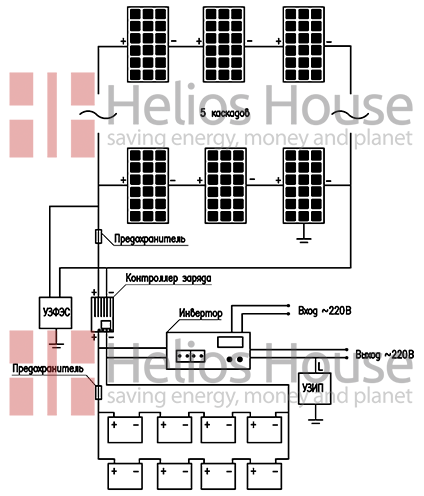

Схема монтажа электростанции:
