Источник бесперебойного питания 12.0 кВт п. Пески

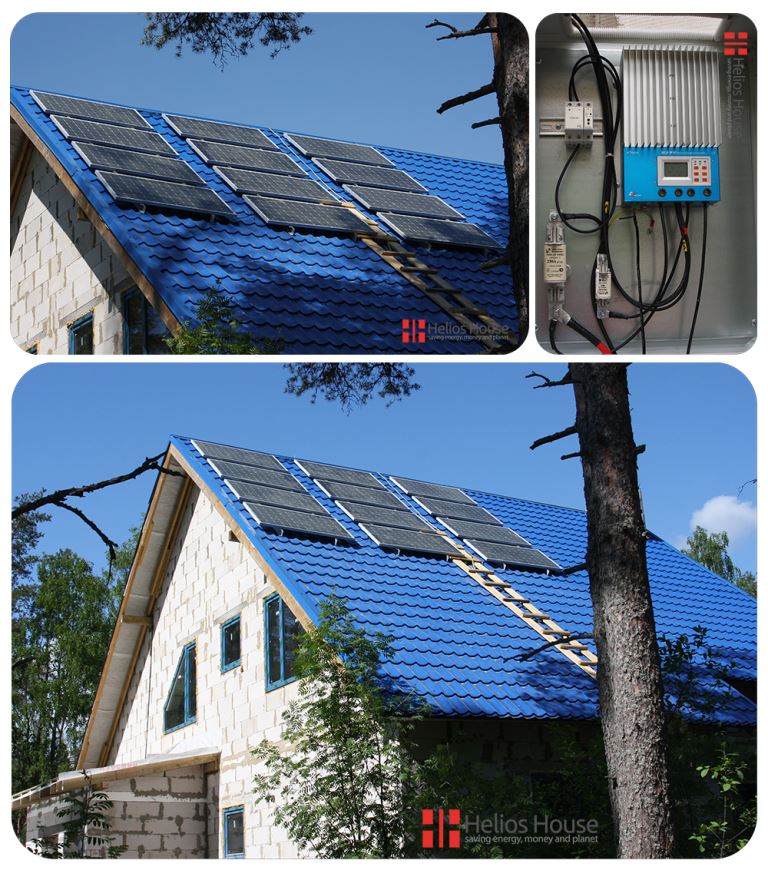

Описание проекта: ИБП мощностью 12.0 кВт, установленный в п.Пески Ленинградской области, является частью солнечной электростанции, предназначенной для автономного энергоснабжения дома. Объект, в данный момент, лишен возможности быть подключенным к централизованной сети. Поэтому основную нагрузку в работе электростанции несет источник бесперебойного питания с аккумуляторами. В зимний период, когда солнечная активность снижается, к ИБП подключается резервный бензиновый генератор.
Характеристики системы:
- Максимальная мощность нагрузки - 12.0 кВт;
- Пиковая (стартовая) мощность нагрузки - 17.0 кВт;
- Энергия, запасаемая в аккумуляторных батареях (с учетом предельной глубины разряда 25%) - 7.2 кВтч;
- Возможность удаленного мониторинга системы - есть;
- Возможность включения генераторной станции в систему ИБП - есть.

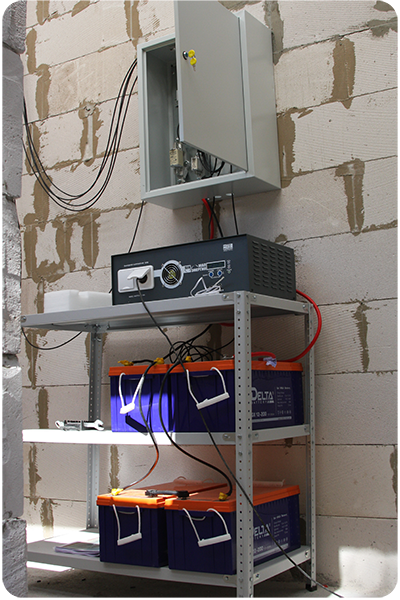

Состав системы:
- Источник бесперебойного питания МАП Энергия SIN Pro 48/220В, 12.0 кВт;
- Гелевые аккумуляторные батареи DELTA GX12-200, 200Ач, 12Вольт в количестве четырёх штук;
- Контроллер заряда MPPT eTracer ET4415N, 45A, 12/24/36/48Вольт;
- Устройство защиты УЗФЭС - II 160/40r;
- Устройство защиты УЗИП Ex Pro PV - II AC 320/40v;
- Коммутация солнечных элементов произведена оригинальными соединительными разъемами МС 4 и кабелем для фотоэлектрических установок FLEX-SOL/Multi-Contact;
- Комплект предохранителей;
- Стеллаж для аккумуляторных батарей "Универсал-200" 1000х1000х500,3 полки.
Схема монтажа солнечной электростанции:
