Солнечная мини-электростанция для дачного дома п.Смирново

Описание проекта: Автономная система энергоснабжения летнего дачного дома в поселе Смирново - небольшая солнечная электростанция. Внешняя сеть отсутвует. Система снабжает электоэнергией самый необходимый набор потребителей:

• освещение;
• телевизор;
• небольшой холодильник, мощностью 100 Ватт.

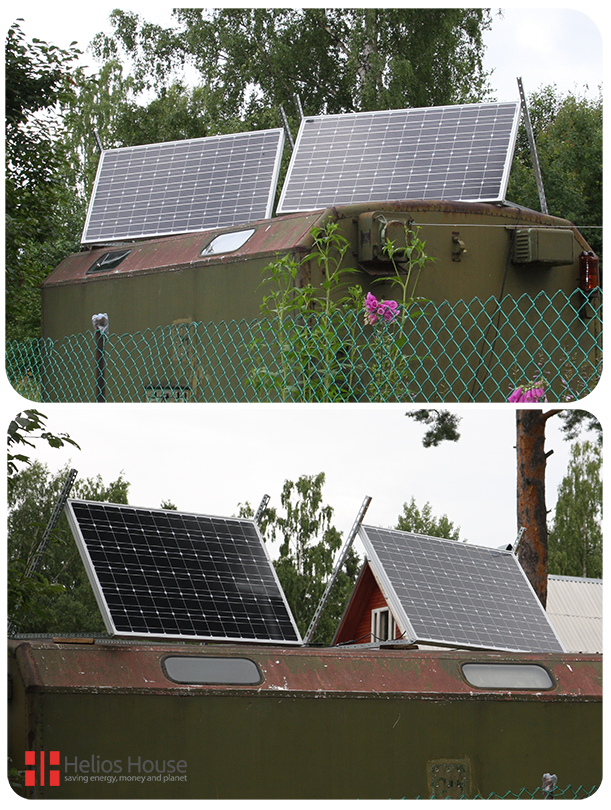

Первоначально на объект была установлена одна монокристаллическая солнечная батарея - HH-MONO180W, мощностью 180Ватт. Позднее солнечный массив был нарощен до двух солнечных панелей.

Характеристики системы:

• Номинальная мощность массива солнечных батарей  - 180/360 Ватт;
• Средняя выработка электроэнергии в летний период - 1-2 кВтч/сут.;
• Энергия, запасаемая в аккумуляторе (предельная глубина разряда 25%) - 0.9 кВтч;
• Максимальная мощность нагрузки - 1,5 кВт;
• Пиковая мощность нагрузки - до 3 кВт.

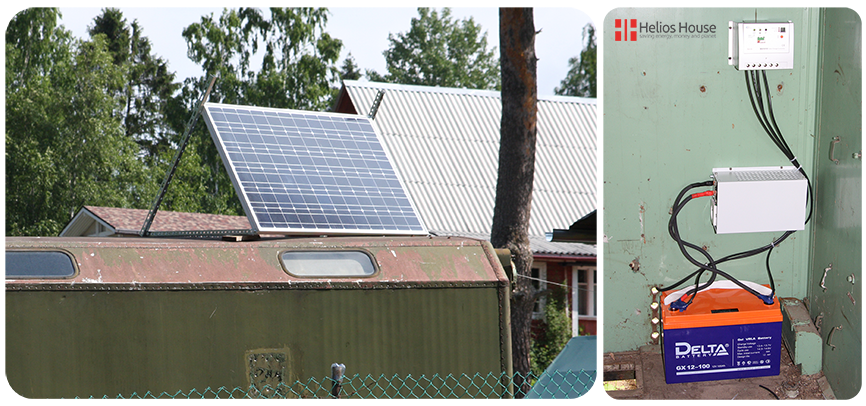

Состав системы:

• Одна (в последствии две) монокристаллическая солнечная батарея, HH-MONO180W, 180Ватт;
• Аккумуляторные батареи (GEL), Delta GX 12-100, 100Ач — 1 шт.;
• Контроллер заряда MPPT Tracer-3215RN, 30A, 12/24Вольт;
• Преобразователь напряжения ИС-12-1500, 12Вольт, 1500Ватт;
• Коммутация солнечных элементов произведена оригинальными соединительными разъемами МС 4 и кабелем для фотоэлектрических установок FLEX-SOL/Multi-Contact.

Схема:
