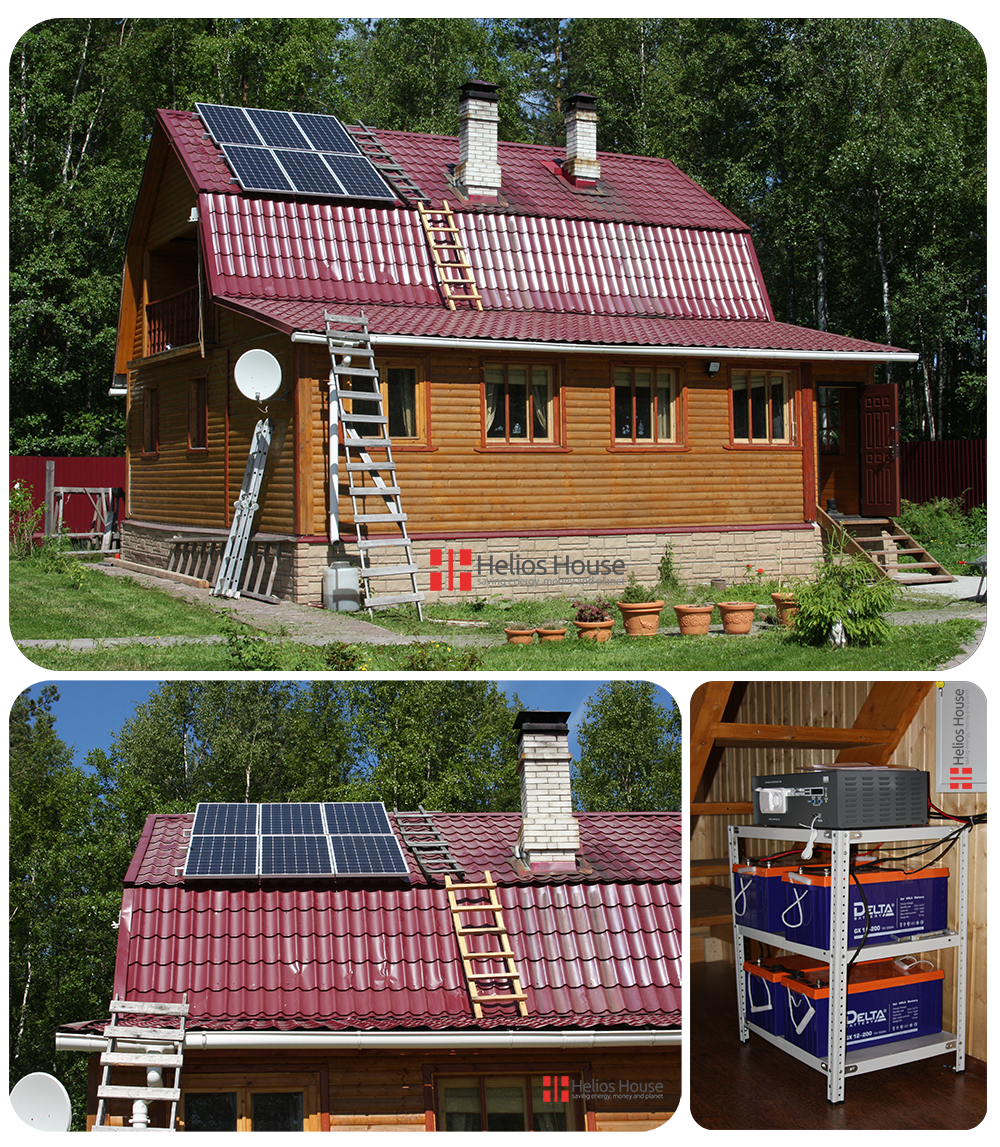

Солнечная электростанция п.Яблоневка, ЛО
Описание проекта: Дом находится в садоводстве, куда внешняя электрическая сеть не проведена. Первоначально электроснабжение здания осуществлялось от дизель генератора, но ввиду высоких затрат на топливо и частых поломок силового агрегата было принято решение использовать автономную солнечную электростанцию.
Характеристики системы:
- Номинальная мощность массива солнечных батарей - 1080 Ватт
- Средняя выработка электроэнергии в летний период - 6.5 кВтч/сут.
- Энергия, запасаемая в аккумуляторах (предельная глубина разряда 25%) - 7.2 кВтч
- Максимальная мощность нагрузки - 4.5 кВт
Состав системы:
- Шесть монокристаллических солнечных батарей, HH-MONO180W, 180 Ватт;
- Аккумуляторные батареи (GEL), Delta GX 12-200, 200Ач — 4 шт., суммарная емкость 800 Ач;
- Контроллер заряда MPPT eTracer ET4415N, 45A, 12/24/36/48 Вольт;
- Источник бесперебойного питания МАП SIN Pro 48/220В, 4,5 кВт;
- Устройство защиты УЗФЭС - II 160/40r;
- Устройство защиты УЗИП Ex Pro PV - II AC 320/40v;
- Коммутация солнечных элементов произведена оригинальными соединительными разъемами МС 4 и кабелем для фотоэлектрических установок FLEX-SOL/Multi-Contact;
- Комплект предохранителей.
Схема:
