On-line ИБП или стабилизатор напряжения?

Очень часто в домах в пригороде можно наблюдать не только перебои в электроснабжении, но и пониженное сетевое напряжение. При этом состояние электросетей настолько плохое, что напряжение может составлять 150 или даже 100Вольт, в зависимости от того, работает у соседа электро-котел или нет. Для приведения напряжения к надлежащему значению следует использовать стабилизатор, однако, при достижении напряжения 110В даже самый хороший стабилизатор отключится. На этот случай в цепи, после стабилизатора, должен стоять блок бесперебойного питания.



Схема со стабилизатором, на примере системы бесперебойного питания частного дома в Озерках

На данном объекте реализована схема, подобная описанной выше. Для питания маломощного оборудования котельной установлен стабилизатор напряжения и линейно-интерактивный источник бесперебойного питания. Данный подход довольно эффективен, если резервируемая нагрузка не является причиной просадки напряжения, то есть резервируемая нагрузка маломощная, не имеющая большого пускового тока.

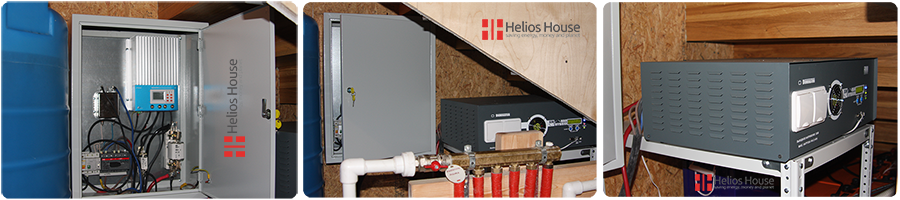

На объекте установлено оборудование:

  • Источник бесперебойного питания МАП "Энергия" SIN Pro 48/220В 12.0 кВт Hybrid
  • Стабилизатор напряжения СН-LCD "Энергия" 12.0кВт
  • Двенадцать аккумуляторных батарей DELTA 200Ач

Гораздо хуже ситуация с мощными потребителями, такими как погружные насосы, станции повышения давления, тепловые  насосы или кондиционеры. Данные приборы имеют большую пусковую мощность и могут в момент включения «просадить» сеть, что, в свою очередь, может спровоцировать отключения стабилизатора и переход ИБП в режим генерации. Так как все эти процессы происходят одновременно и непосредственно в момент запуска, результат может быть непредсказуемым.

Если уж не повезло настолько, что приходится запускать мощный потребитель от «убитой» сети, то, пожалуй, единственный выход – использовать On-line ИБП, в котором происходит постоянное двойное преобразование напряжения (то есть зарядное устройство и инвертор работают одновременно). Таким образом, пусковая мощность достигается за счет аккумуляторов и не «просаживает» сеть.

Казалось бы, нужно повсеместно применять ON-line ИБП, полностью отказавшись от традиционной схемы со стабилизатором? Не совсем так. Мощных On-line ИБП не так уж много, и стоимость их крайне высока.  К тому же КПД этих устройств не высок, так как потери энергии происходят постоянно в зарядном устройстве, аккумуляторе и в инверторе. И надежность, как правило, ниже, чем у линейно-интерактивных источников питания.

Вывод. ON-Line источник бесперебойного питания является неизбежным злом, когда обычные методы борьбы с недостатками питающей сети уже не работают. В случае, если применения ON-Line устройств можно избежать, лучше воспользоваться схемой со стабилизатором.
